文章定位

本期只做高端无氧铜的系统介绍：先说明为什么重要，再对比国内外现状，随后梳理具体生产工艺流程，最后从材料学角度分析技术难点。下一期可专门展开“上引法无氧铜杆如何从 10–20 ppm 改进到 O＜5 ppm”。烦劳感兴趣的各位点点关注

无氧铜听起来并不复杂。

它不像 Cu-Ni-Si 要控制析出相，也不像 Cu-Cr-Zr 要追求高温抗软化，更不像铍铜、Cu-Ti 那样依赖复杂的强化机制。无氧铜的成分表很干净，主体就是铜，氧越低越好，杂质越少越好。

但真正做到高端，无氧铜并不简单。

尤其当氧含量从普通无氧铜的10～20 ppm 进一步压到 5 ppm 以下，甚至做到 2～3 ppm 级别时，它就不再是普通铜杆、铜线或铜板带问题，而是一个系统制造能力问题。

因为下游真正关心的不是检测报告上写了多少 ppm，而是这批铜能不能稳定拉成微细丝，能不能在焊接、钎焊和还原气氛下不起泡、不脆裂，能不能用于功率半导体基板后保持晶粒和表面稳定，能不能在长长度铜杆和整卷线材中保持低氧、低夹杂和低缺陷，能不能通过客户长期验证。

这就是为什么国内很多企业都在布局高端无氧铜，但在部分高端应用中，市场仍然高度认可日本古河电工、昭和电线体系、Pan Pacific Copper、Luvata、Aurubis 等成熟供应体系。国内的富通昭和也具有代表性，它不是简单的普通无氧铜企业，而是日系无氧铜杆技术路线在国内的产业化载体之一。

所以，这篇文章不讲“无氧铜是什么”这种基础概念，而是回答四个问题：高端无氧铜为什么重要？国内外现在做到什么状态？无氧铜具体怎么生产？氧含量＜5 ppm 的材料学难点到底在哪里？

一、无氧铜的重要性，不只是导电率更高

很多人理解无氧铜，第一反应是“更纯、更导电”。这个说法没有错，但不够准确。

普通电解韧铜的导电率已经很高，完全可以满足大量电线电缆、普通端子和一般电气导体需求。也就是说，很多普通应用并不一定需要极低氧无氧铜。

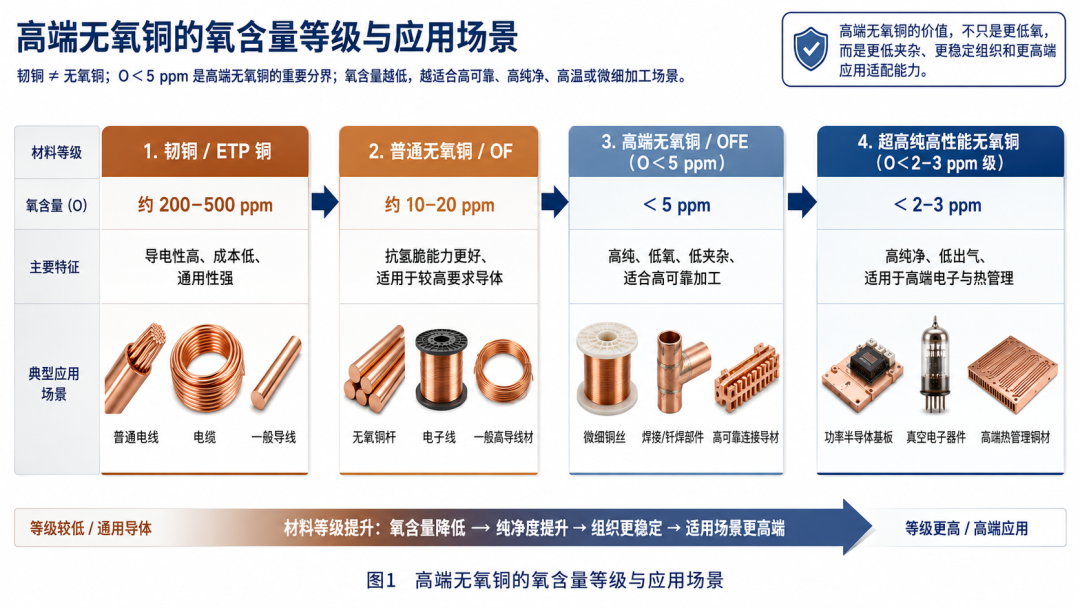

高端无氧铜真正重要，主要体现在三个方面。

1. 抗氢脆：焊接和钎焊场景的关键

含氧铜中的氧通常以 Cu₂O 或氧化物夹杂形式存在。材料在高温下如果接触氢气、还原性气氛，或者经历钎焊、焊接过程，氢可能进入铜中，并与 Cu₂O 反应生成水蒸气。

水蒸气在晶界、孔洞或夹杂附近形成内压，最终造成气泡、晶界开裂和脆断。这就是铜的氢脆或蒸汽脆化。

因此，无氧铜的第一价值不是导电率高一点，而是降低焊接、钎焊和还原气氛热处理中的失效风险。真空电子器件、功率半导体基板、高温钎焊件和高可靠连接件更倾向使用无氧铜，核心原因就在这里。

2. 微细拉丝：缺陷会被尺寸放大

当铜杆还是 8 mm、12.5 mm 或更大规格时，一些微小夹杂、氧化膜或局部缺陷可能不明显。

但当铜杆被拉成 0.10 mm、0.05 mm，甚至更细的微细铜丝时，材料缺陷会被迅速放大。一个氧化夹杂可能成为断丝源，一个局部硬点可能造成应力集中，一处气孔可能在后续退火或拉拔中扩展，一段表面氧化膜可能影响镀锡、镀银、漆包和焊接。

因此，高端无氧铜杆真正考验的不是平均氧含量，而是长长度、低缺陷、低夹杂、低断丝率和稳定拉拔性能。这也是部分高端微细铜丝、医疗线缆、电子线和精密导体仍然偏好日本或日系体系无氧铜杆的重要原因。

3. 功率半导体：低氧之外还要热稳定

近几年，无氧铜在功率半导体领域的重要性明显提高。IGBT、SiC 功率模块、DBC/AMB基板、高导热连接件，对铜材提出了新的要求：既要高导电、高导热，又要能承受高温钎焊、烧结、热循环和长期服役。

这里有一个容易被忽略的问题：高纯无氧铜因为杂质少，高温下晶粒反而容易粗化。

晶粒粗化会带来表面起伏、局部变形、钎焊界面不稳定、外观检测困难和热循环可靠性下降。日本古河 GOFC 的开发逻辑就很有代表性：它强调的不只是氧含量低，而是面向功率半导体基板高温处理后的晶粒稳定。

这说明国际头部企业已经不再只是卖“低氧铜”，而是在卖低氧、高纯、组织稳定和客户工艺适配。

二、国内外现状：差距不在有没有无氧铜，而在高端状态是否稳定

国内不是没有无氧铜。上引无氧铜杆、无氧铜线、无氧铜板带，国内都有较多企业在做。普通无氧铜杆做到 10～20 ppm，在行业中并不罕见；部分企业在特定条件下也能做到更低氧含量。

但高端应用讨论的不是能不能做出一炉低氧铜，而是能不能长期稳定交付 O＜5 ppm，甚至 2～3 ppm 级别的产品，并且能通过下游验证。

1. 日本体系：从低氧走向专用材料状态

日本古河电工 GOFC 公开资料显示，其氧杂质含量可降低到 2 ppm 以下，纯度达到 99.99%。更重要的是，古河把 GOFC 直接定位到功率半导体基板等高端应用，并强调高温热处理后晶粒粗化控制。

这说明日本企业在高端无氧铜上的优势，不只是氧含量低，而是已经围绕客户工艺做材料状态开发。

昭和电线体系的 MiDIP 无氧铜材料也很有代表性。DIP 浸涂法无氧铜杆的优势不是简单氧低，而是连续生产、表面质量和后续拉丝稳定性。国内富通昭和正是这一类日系合作路线在国内的重要载体。

2. 欧洲与国际体系：强调高纯、低杂质和极端应用可靠性

Luvata 的 OFE-OK 高纯无氧铜将最大氧含量限制在 5 ppm，并强调高导电率、低杂质、低挥发元素、焊接钎焊适配和高变形能力。

这类材料主要面向电子、真空、焊接、钎焊、粒子加速器、高端电气和热管理场景。它的核心并不是普通导线意义上的无氧铜，而是高纯电子级无氧铜。

Pan Pacific Copper 的 OFC 规格也把氧含量列为 O≤5 ppm，说明 5 ppm 已经是国际高端 OFC 产品中的常见控制门槛。

3. 装备与工艺体系：上引法并不是只能做到 10～20 ppm

国内很多上引法无氧铜杆产品实际控制在 10～20 ppm，但这不代表上引法本身不能做到更低。

Rautomead 的上引无氧铜杆设备资料显示，其 CuOF 铜杆可达到约 3 ppm 氧含量，铜杆规格可覆盖 8～32 mm；其技术资料还提到，采用 Grade A 阴极铜时，氧含量通常可达到 3～4 ppm，并可拉至 0.10 mm。

这说明问题不在于上引法路线一定不行，而在于设备密封、石墨系统、炉料、保护气氛、铜液扰动、检测体系和批量一致性是否达到了高端 OFE 铜的要求。

4. 国内现状：有基础，但高端验证还不够

国内企业在无氧铜领域已有产业基础，尤其是在普通无氧铜杆、电子线、漆包线和电缆导体方面。但如果目标是 O＜5 ppm 高端无氧铜，仍然有几个短板需要面对：低氧稳定性不够、整卷头尾一致性不够、微细拉丝断线率数据库不足、氧化夹杂和表面缺陷控制不足、功率半导体用高温晶粒稳定数据不足、真空电子低出气和焊接钎焊数据不足、ppm 级氧含量检测和取样规范不够完善。

所以，国内外差距不应简单理解为国外能做、国内不能做。更准确的说法是：国内已经具备普通无氧铜产业基础，但在 O＜5 ppm 高端状态、长长度稳定性、材料状态控制和客户验证体系上，仍需要补课。

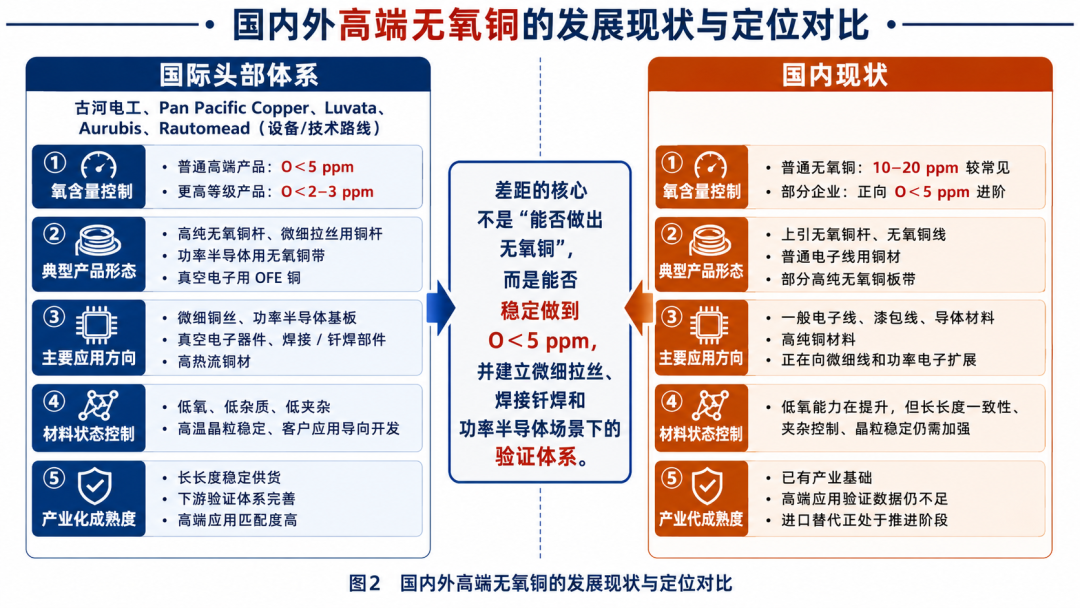

国内外高端无氧铜状态对比

三、无氧铜的具体生产工艺路线

无氧铜生产不是单一工艺。不同产品形态、氧含量要求和下游应用，对应不同路线。

目前比较典型的无氧铜生产路线主要包括：上引连铸法、DIP 浸涂法、轴炉/直接铸造路线、真空或保护气氛熔炼路线。

1. 上引连铸法

上引连铸是国内无氧铜杆常见路线。基本流程为：高纯阴极铜 → 熔化炉 → 保温炉 → 石墨结晶器/水冷结晶器 → 上引铜杆 → 收卷 → 拉拔 → 退火 → 成品铜线。

上引法的特点是铜液在相对保护环境中由下向上凝固成杆，减少传统浇铸过程中铜液暴露和氧化。其优势是设备相对成熟、适合中小批量、产品规格灵活，适用于无氧铜杆、铜线和部分高导铜合金杆。

但上引法的难点也明显：炉体密封要求高，保护气氛和露点控制要求高，铜液液面必须稳定，石墨结晶器状态影响很大，牵引速度、冷却和结晶组织需要稳定。如果炉料、气氛、石墨系统和检测体系控制不足，产品容易停留在普通无氧铜水平。

因此，国内很多上引产品做到10～20 ppm 并不奇怪。要进入 O＜5 ppm，需要把上引线从普通无氧铜装备升级为高端低氧制造系统。

2. DIP 浸涂法

DIP 法是日系无氧铜杆体系中非常重要的路线。其基本流程可以理解为：母线连续进入铜液 → 铜液附着增厚 → 冷却凝固 → 热轧减径 → 冷却 → 收卷 → 后续拉拔。

DIP 工艺的优势在于连续性好、表面状态好、长长度生产能力强，适合电子线、微细线和高端导体用铜杆。日本昭和电线体系的 MiDIP 就是典型代表。

DIP 法的核心不只是低氧，而是铜杆的后续加工稳定性。对微细拉丝来说，表面质量、晶粒状态、氧化膜控制和长长度一致性往往比单点氧含量更重要。国内富通昭和等企业之所以受到关注，正是因为其背后对应日系 DIP 无氧铜杆路线。

3. 轴炉 / 高效连续熔炼路线

古河 GOFC 公开资料中提到其无氧铜采用轴炉制造。轴炉的特点是熔炼效率高、连续性强、能效较好。

但用轴炉生产无氧铜并不容易。因为轴炉本身如果控制不好，熔体容易受到氧、水分和炉气影响。能把氧含量压到 2 ppm 以下，说明关键不只是炉型，而是炉料、炉气、熔体保护、转移控制、凝固和后续加工的系统能力。

这类路线适合大规模、稳定化生产，也更接近国际头部企业的高端供应能力。

4. 真空或保护气氛熔炼路线

对于高纯无氧铜板材、靶材、真空电子材料和部分特殊规格材料，真空熔炼或保护气氛熔炼也有应用价值。

其优势是气体和杂质控制能力强，适合高纯、小批量、高可靠应用。缺点是成本较高、连续化效率不如铜杆生产路线。

因此，真空或保护气氛熔炼更适合高纯电子铜、真空器件铜材和特殊板带，而不一定适合所有大规模铜杆产品。

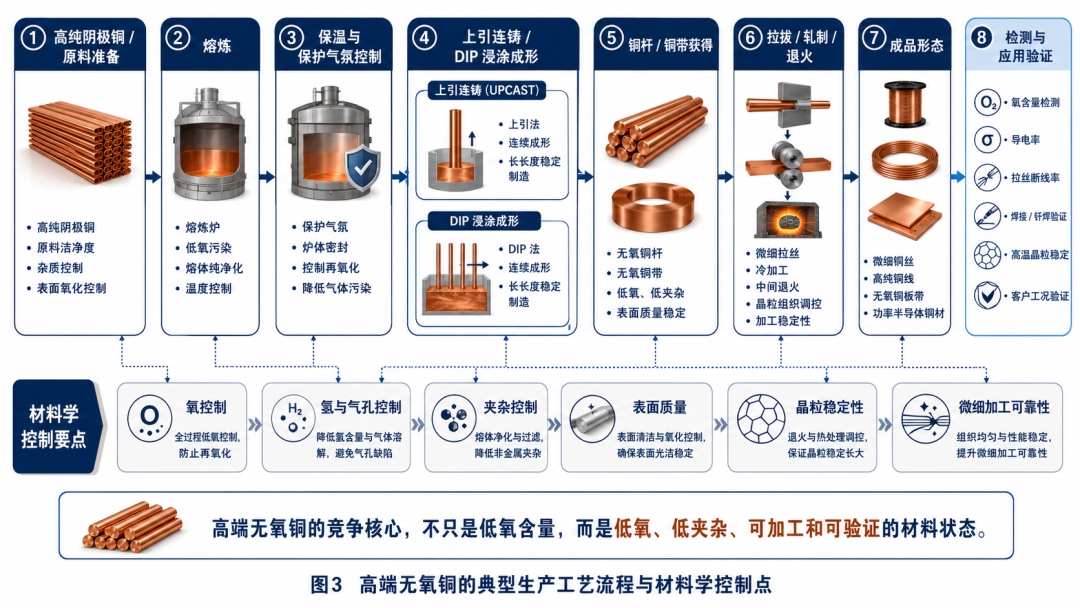

典型生产路线对比

四、材料学问题与技术难点

高端无氧铜表面看只是低氧，但材料学问题并不简单。真正的技术难点主要集中在六个方面。

1. 氧的存在状态：平均氧含量不等于材料洁净度

铜中的氧可以以溶解氧、Cu₂O、氧化膜夹杂等形式存在。对高端应用来说，最危险的往往不是均匀分布的痕量氧，而是局部氧化物夹杂、卷入氧化膜和气孔。

平均氧含量达标，不代表铜杆一定适合微细拉丝。如果局部存在氧化夹杂，仍然可能造成断丝；如果表面存在氧化膜，仍然可能影响镀层、焊接和漆包；如果存在气孔，仍然可能在退火和拉拔中扩展。

所以，高端无氧铜不能只看 O ppm，还必须看低夹杂、低气孔、低表面缺陷和组织均匀性。

2. 氧—氢耦合：低氧也要防氢

无氧铜的氢脆问题本质上是氧和氢共同作用。如果铜中存在 Cu₂O，高温含氢环境会导致水蒸气生成和晶界开裂；如果铜液中氢含量较高，凝固时也可能形成气孔；如果保护气氛露点高，水分会同时带入氧和氢风险。

因此，高端无氧铜不是单纯控氧，而是要同时控制氧、氢、水分和气孔。很多企业强调保护气氛，但如果保护气含水、炉体漏气、炉料潮湿，依然很难做出稳定高端无氧铜。

3. 不能简单依赖脱氧剂

对很多铜合金来说，加入磷等脱氧元素可以降低氧含量。但高端无氧铜不能简单这么做。

因为高端无氧铜需要高导电率、低残留元素、低挥发杂质、低出气、良好焊接钎焊性能和电子应用可靠性。过量脱氧元素残留，会影响导电率、真空性能和客户应用。

所以，O＜5 ppm 的高端无氧铜不能靠加元素脱氧解决，而要靠高纯原料、低氧势熔炼环境、保护气氛、低扰动铸造和严格检测实现。这也是无氧铜和磷脱氧铜的本质区别。

4. 微细拉丝对缺陷极其敏感

微细铜丝是检验无氧铜杆质量的重要场景。铜杆能不能拉到 0.10 mm、0.05 mm，甚至更细，不仅取决于氧含量，还取决于夹杂数量、表面状态、晶粒均匀性、中心疏松、气孔、退火后组织、局部硬点和拉拔过程中的断丝率。

如果只测氧含量，而不做微细拉丝验证，材料是否真正达到高端水平很难判断。高端无氧铜杆的评价体系应该从氧含量达标升级为氧含量、夹杂控制、表面质量、微细拉丝断丝率和断口分析的综合评价。

5. 高温晶粒粗化是功率半导体场景的新难点

高纯铜的杂质少，导电导热性能好，但高温下晶界迁移阻力小，晶粒容易粗化。

在功率半导体基板、AMB/DBC、钎焊和高温热处理过程中，晶粒粗化可能导致表面粗糙度增加、光学检测误判、钎焊界面不稳定、翘曲增加、热循环可靠性下降和局部应力集中。

因此，面向功率半导体的高端无氧铜，不能只做低氧，还要做热稳定组织控制。古河 GOFC 和三菱 MOFC-GC 的技术方向都说明了这一点：高端无氧铜已经从低氧铜发展成低氧、晶粒控制和功率模块适配的专用材料。

6. ppm 级氧含量检测本身就是技术门槛

O＜5 ppm 时，检测误差已经不能忽略。取样位置不同，结果可能不同；样品表面氧化，结果可能偏高；切割和清洗不规范，结果可能失真；只测一处样品，不能代表整卷；只报最低值，没有产业意义。

因此，高端无氧铜需要建立头—中—尾取样、表层—芯部对比、氧氮氢联合分析、批次统计和应用数据关联。检测体系不稳定，O＜5 ppm 就只是一个宣传数字。

五、这期文章的核心判断

氧含量＜5 ppm 的无氧铜，难点不是无氧铜牌号本身。

普通无氧铜国内已经有基础，10～20 ppm 的无氧铜杆和无氧铜线并不稀缺。真正难的是把材料稳定推到高端状态：低氧、低氢、低夹杂、低气孔、高导电、高纯净、表面稳定、微细拉丝稳定、焊接钎焊稳定、高温晶粒稳定、整卷和批次稳定。

这也是为什么国内企业想做高端无氧铜，不能只看氧含量数字。

如果只是单炉样品 O＜5 ppm，但拉丝断线率高、钎焊起泡、晶粒粗化严重、检测结果波动大，仍然不能替代进口。

真正的高端无氧铜，应该是：检测报告上低氧，生产过程中稳定，下游加工不断线，焊接钎焊不起泡，高温处理后组织不失控，客户长期使用敢替代。

结语：高端无氧铜是“最简单成分”背后的系统工程

无氧铜的成分最简单，但高端化并不简单。

它不像合金材料那样可以通过复杂成分设计来获得性能优势。无氧铜的难点在于：任何一个制造环节的问题都会直接暴露出来。

原料不干净，会暴露；炉体密封不好，会暴露；保护气露点高，会暴露；铜液卷入氧化膜，会暴露；凝固组织不均，会暴露；退火晶粒粗化，会暴露；氧含量检测不准，也会暴露。

这就是高端无氧铜的本质。它不是一个简单的低氧指标，而是一套从原料、熔炼、铸造、加工、检测到客户验证的完整材料制造体系。

下一期可以进一步讨论一个更具体的问题：国内上引法无氧铜杆如果目前主要稳定在 10～20 ppm，应该如何从工艺上改进到 O＜5 ppm？

参考文献与资料来源

[1] ASTM B170-24. Standard Specification for Oxygen-Free Electrolytic Copper—Refinery Shapes.

[2] ASTM B224. Classification of Coppers.

[3] ASTM B577. Standard Test Methods for Detection of Cuprous Oxide / Hydrogen Embrittlement Susceptibility in Copper.

[4] Copper Development Association. UNS C10100 Alloy Database.

[5] Copper Development Association. UNS C10200 Alloy Database.

[6] Copper Development Association. Conductivity of Copper and Copper Alloy Classes.

[7] Furukawa Electric. GOFC oxygen-free copper continues to evolve with a focus on 99.99% purity.

[8] Furukawa Electric. Furukawa Electric develops oxygen-free copper strips for power module substrates.

[9] Furukawa Electric. Low-Young’s-Modulus, Heat-Resistant Oxygen-Free Copper TOFC.

[10] Mitsubishi Materials. Oxygen free copper, tough pitch copper, phosphorus deoxidized copper.

[11] Mitsubishi Materials. Developed MOFC-GC Grain Control Oxygen-Free Copper.

[12] Luvata. Oxygen-Free Copper Products / OFE-OK Copper.

[13] Luvata. Oxygen-Free Copper Brochure.

[14] Luvata. Oxygen-free Electronic Grade Copper Cu-OFE Data Sheet.

[15] Pan Pacific Copper. Copper product specification: OFC / ETP / DHP.

[16] Rautomead. Oxygen-Free Copper Rod Production Equipment.

[17] Rautomead. Oxygen Free Copper Wire Casting Technology.

[18] Rautomead. Global Casting Forum paper on continuous casting of oxygen-free copper rod.

[19] UPCAST. Casting high-conductivity oxygen-free copper rod: myths and reality.

[20] SWCC. MiDIP oxygen-free copper wire / company brochure.

[21] 富通昭和线缆（杭州）有限公司公开资料。

[22] SMM. 高纯无氧铜杆制备工艺解析：浸涂法工艺流程、优势、产品特性。

[23] CN102615271A / CN102615271B. 一种生产光亮无氧铜杆的方法。

[24] HORIBA. 铜中痕量氧的分析。

[25] NIST Monograph 177. Copper and Copper Alloys.

[26] ASM Specialty Handbook: Copper and Copper Alloys.

[27] JIS H3100 / JIS C1020 oxygen-free copper related specifications.

[28] IEC 60028. International standard of resistance for copper.
