漆包铜线：绝缘漆只有几十微米， 为什么能决定电机寿命？
说明：本文讨论漆包铜线的材料选择、应用边界和失效逻辑，不展开漆液配方、涂漆道次、炉温、线速与固化窗口。文中“几十微米”用于说明常见量级，实际漆膜增厚量随线径、绝缘等级、圆线/扁线结构和标准规格而变化。 |
电机烧毁时，最先被怀疑的往往是铜线过热；变压器短路时，人们也会先看导体截面积和绕组温升。但在大量低压电机、压缩机、继电器、变压器和新能源汽车驱动电机中，真正把相邻线匝隔开的，通常只是一层微米至几十微米级的有机绝缘漆膜。
这层漆膜几乎不承担导电，却必须同时承受绕线弯曲、槽口刮擦、浸渍树脂、冷媒或油品、长期温升、PWM脉冲电压和局部放电。铜芯只要不断，仍然可以导电；漆膜只要在一个位置出现针孔、裂纹或电老化通道，相邻线匝就可能从局部短路发展成整个绕组失效。
IEC 60317和NEMA MW 1000并不把漆包线仅仅定义为“铜线外面涂漆”，而是从尺寸、漆膜增厚量、击穿电压、针孔、柔韧性、附着性、热冲击、软化击穿、耐溶剂和焊锡性等多个维度评价成品线[1-9]。这说明高端漆包线的核心，不是漆膜看起来是否光亮，而是整盘线材上绝缘功能是否稳定。
漆包铜线卖的不是“铜＋一层漆”，而是单位长度上数百万次线匝接触 仍不发生失效的概率。 |

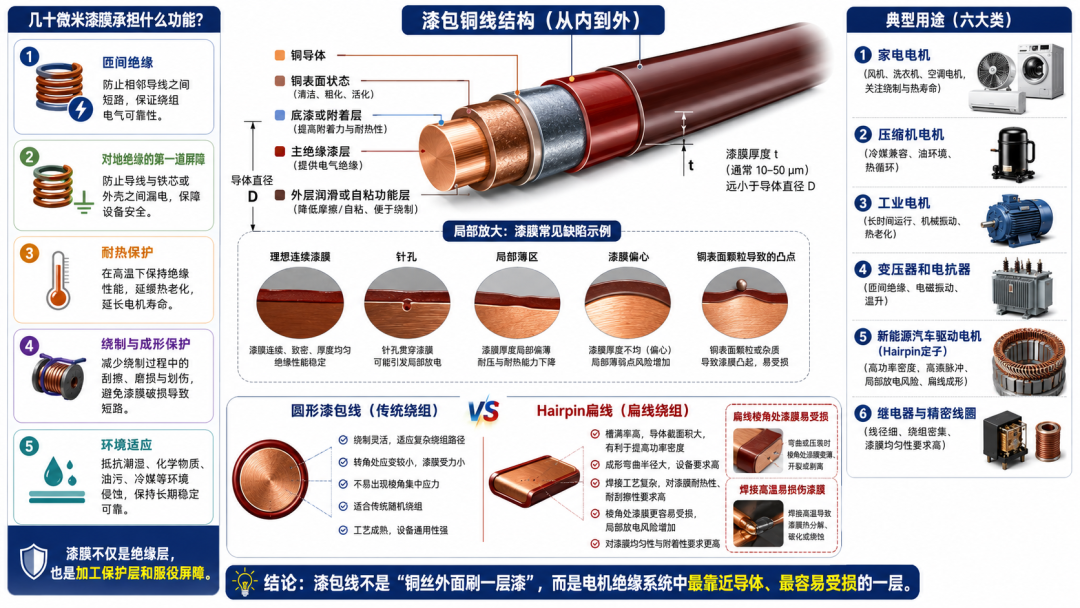

一、漆包铜线到底用在哪里？它远不只是电机里的绕组线
漆包线又称绕组线或磁线。它的基本功能是在尽可能小的绝缘厚度下，把导体绕成高匝数、高槽满率的线圈。普通塑料绝缘电线的绝缘层通常更厚，适合连接和供电；漆包线则追求薄绝缘、高填充率和可绕制性。
用途 | 典型产品 | 为什么使用漆包线 | 真正应关注的问题 |
家电与小型电机 | 风扇、洗衣机、水泵、吸尘器、电动工具 | 圆线随机绕组、成本与可绕性平衡 | 针孔、绕线刮伤、温升和浸渍兼容 |
制冷压缩机 | 空调、冰箱、热泵压缩机 | 长期热负荷并接触冷媒与润滑油 | 耐冷媒、耐油、密封系统寿命 |
工业电机与发电机 | 泵、风机、机床、工业驱动 | 长期运行、振动、热循环 | 热等级、机械磨损、绝缘系统匹配 |
变压器与电感 | 电源变压器、充电器、逆变器、电感器 | 高匝数、低损耗、体积受限 | 焊锡性、匝间电压、高频损耗 |
继电器与电磁阀 | 继电器、接触器、螺线管、执行器 | 细线径、高匝数、线圈体积小 | 线径一致性、断线、绝缘针孔 |
汽车传统电气 | 起动机、发电机、电动助力、油泵 | 振动、温变和批量一致性 | 机械损伤、热老化、化学介质 |
新能源汽车驱动电机 | 圆线绕组、Hairpin扁线绕组 | 高槽满率、高功率密度、逆变器供电 | 边角场强、PWM脉冲、局部放电、成形损伤 |
高频功率电子 | 高频变压器、滤波电感、无线充电线圈 | 高频、集肤与邻近效应显著 | 介质损耗、耐热、绕制和端接 |
这些产品使用的都叫漆包铜线，但所需材料体系并不相同。低温、需要直接焊锡的小线圈，常看重聚氨酯漆膜的可焊性；高温电机更常采用聚酯亚胺、聚酰胺酰亚胺或双层复合漆；新能源汽车驱动电机还要额外面对快速PWM脉冲和局部放电风险[2-8,10-13]。
二、漆膜为什么可以很薄，却又不能无限变薄？
漆包线的经济价值来自“薄”。绝缘越薄，相同槽空间内可以放入更多铜，槽满率更高，绕组电阻和铜耗更容易降低，电机或变压器也可以做得更紧凑。
但漆膜不是几何上均匀、没有缺陷的理想圆筒。铜线表面划痕、漆液流平、固化收缩、模具偏心和多道涂覆波动，都会形成局部薄区。对绝缘而言，平均厚度合格并不能保证最低局部厚度合格；最薄点往往决定针孔、击穿和局部放电起始。
因此，IEC 60317通用要求按照不同线径和绝缘等级规定漆膜增厚量和成品外径，并设置针孔、击穿电压、柔韧性和附着性等试验[1]。漆膜做得更厚可以增加电气余量，却会降低槽满率、增大成品外径，并提高弯曲时外层拉伸应变。
漆膜厚度的本质不是“绝缘越厚越安全”， 而是铜填充率、电气余量、弯曲应变和制造一致性的平衡。 |

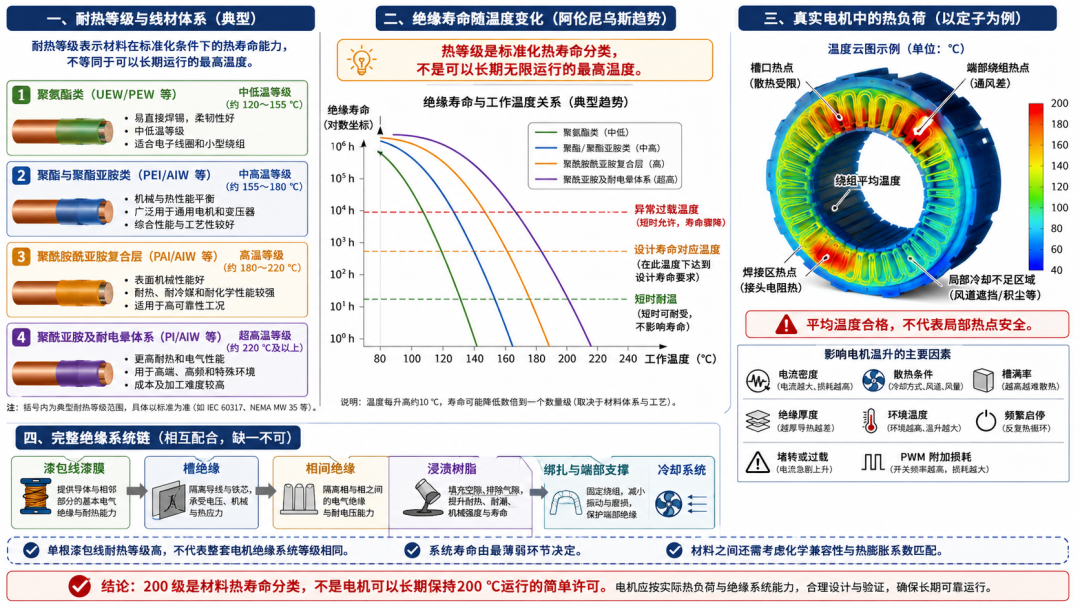

三、热等级200，不等于电机可以长期在200 ℃运行
漆包线最常见的误区，是把“155级、180级、200级、220级或240级”直接理解为电机允许的连续工作温度。IEC 60317对不同漆包线类别给出温度指数和热冲击要求，例如聚氨酯可焊漆包圆铜线可对应155级，聚酯亚胺可对应180级或200级，聚酰胺酰亚胺体系可达到220级或240级[2-7]。
但温度指数来自规定方法下的长期热寿命评价，并不等于装入具体电机后的推荐绕组热点温度。真实寿命还受到氧气、湿度、冷媒、浸渍树脂、机械应力、电压波形、局部放电和散热条件影响。IEC 60034-18-1也强调，应评价完整电气绝缘系统，而不是只依据单一材料热等级判断[10]。
热老化会使聚合物发生氧化、链断裂、交联变化和挥发组分损失，宏观表现为漆膜变硬、变脆、开裂、介质损耗和击穿性能变化。加速热老化研究表明，绝缘电阻、局部放电起始电压和介电参数会随老化过程发生系统性变化[17-22]。
绝缘体系 | 主要优势 | 不能忽略的限制 | 更常见的应用方向 |
聚氨酯（PU） | 可焊性好、加工方便 | 热等级和耐过载能力相对有限 | 小型变压器、继电器、电子线圈 |
聚酯/聚酯亚胺（PE/PEI） | 综合性能与成本平衡 | 高温水解、热老化和机械韧性需匹配 | 家电电机、通用工业电机 |
PEI＋PAI双层 | 底层绝缘、外层耐刮和耐热 | 复合界面、固化和弯曲一致性要求高 | 高等级电机、汽车电机、扁线 |
聚酰胺酰亚胺（PAI） | 耐热、附着和耐刮较好 | 成本、加工与特定化学介质兼容性 | 高温电机、逆变器驱动电机 |
聚酰亚胺（PI） | 高温和介电性能突出 | 成本高、加工和柔韧平衡难 | 航空、高温和特殊电磁线圈 |
纳米复合耐电晕体系 | 提高局部放电/脉冲耐受潜力 | 填料分散、界面和机械性能需同步控制 | SiC逆变器、高电压应力驱动电机 |
四、漆膜在工厂里合格，为什么绕成电机后仍会坏？
漆包线的检测样品通常是直线或规定扭绞试样，而真实制造过程会把它反复弯曲、拉紧、穿槽、整形、焊接和浸渍。漆膜在出厂时没有针孔，不代表经过绕线和装配后仍然完整。
1. 圆线随机绕组：最危险的是交叉点和槽口
随机绕组中，线匝彼此交叉，接触点承受局部压力；线圈进入定子槽时，槽口、绝缘纸边缘和导向工具可能刮伤漆膜。局部外观只有一道细划痕，却可能同时降低漆膜厚度、附着性和击穿电压。
2. 扁线和Hairpin：最危险的是边角和成形区
矩形导体可以提高槽满率，但弯曲时外圆角漆膜承受更大的拉伸，内侧则受压起皱；扭头、扩口和焊接区还会经历复杂三维变形。IEC 60317-93等标准专门针对220级双层漆包矩形铜线提出要求[8]，但标准线材合格仍不能替代成形后的截面和电气验证。
3. 浸渍并不一定能“修复”所有漆膜缺陷
浸渍树脂能够固定绕组、改善导热并填充部分空隙，但对已经贯穿的刮伤、露铜或高场强缺陷，树脂并不总能恢复原有匝间绝缘。浸渍材料与漆膜之间还存在溶胀、应力和固化兼容性问题[10,18-19]。
五、为什么新能源汽车电机把漆包线问题重新放大？
传统工频电机的匝间电压变化相对缓慢，而逆变器供电电机承受重复的陡峭脉冲。SiC器件开关速度高，可提高系统效率和功率密度，却也可能带来更高dv/dt、端部反射过电压和更不均匀的匝间电压分布。研究表明，PWM波形、线缆长度、脉冲上升沿和过电压形态都会改变漆包线扭绞对的局部放电行为[14-16]。
局部放电并不是立刻把漆膜击穿，而是在气隙、裂纹和接触边缘反复产生微小放电，逐步侵蚀绝缘表面，最终形成电树枝或贯穿通道。热老化又会降低局部放电起始电压，使原本安全的电压波形在寿命后期进入危险区[21-22]。
IEC 60034-18-41针对预期在服役中保持无局部放电的Type I绝缘系统，IEC 60034-18-42则针对预期承受局部放电活动的Type II耐局放系统[11-12]。这一区分说明，所谓“耐电晕漆包线”不能单独解决所有问题：电机绕组结构、逆变器输出、电缆、端部过电压、浸渍和制造缺陷必须一起设计。
在逆变器驱动电机里，漆包线不是孤立材料， 而是功率器件、电缆、绕组拓扑和绝缘系统共同作用的最薄弱界面。 |
六、耐电晕漆包线是不是加纳米颗粒就够了？
在聚合物漆膜中引入SiO₂、Al₂O₃等无机纳米相，可以通过改变局部电场、热传导和放电侵蚀路径，提高耐热或耐局部寿命。已有研究报告了表面改性二氧化硅在漆膜中良好分散后，对热稳定性和击穿强度的改善[20,23]。
但纳米填料并非越多越好。颗粒团聚会形成电场集中和机械缺陷；聚合物—颗粒界面过多可能提高吸湿敏感性；填料还可能降低漆膜柔韧性和附着性。对Hairpin扁线而言，耐局放性能提高而弯曲后开裂，同样不能称为可靠。
因此，耐电晕漆包线的评价必须同时看局部放电寿命、击穿电压、附着性、刮擦、弯曲、热冲击和成形后缺陷，而不能只比较一项耐脉冲时间。

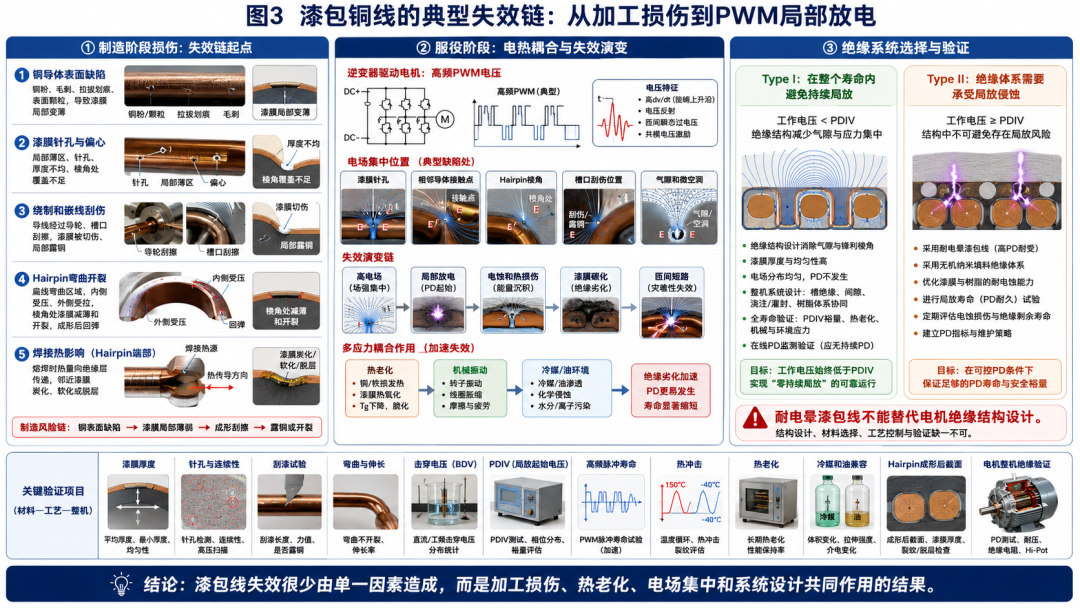

七、漆包线最常见的失效模式，往往不是单一原因
失效模式 | 主要来源 | 最终表现 |
针孔或局部薄区 | 涂覆不均、基材划伤、粉尘或固化缺陷 | 局部击穿、浸渍后仍可能形成高场强点 |
附着性不足 | 铜表面清洁、树脂体系或固化状态不匹配 | 弯曲、刮擦后脱层和露铜 |
热老化脆裂 | 长期热点、过载、氧化与链断裂 | 漆膜硬化、微裂纹、击穿电压下降 |
机械擦伤 | 绕线导轮、槽口、交叉挤压、扁线成形 | 局部厚度骤降，匝间短路风险上升 |
局部放电侵蚀 | PWM脉冲、气隙、边角高场强 | 表面蚀坑、电树枝、最终击穿 |
化学不兼容 | 冷媒、油、浸渍树脂、清洗剂或湿气 | 溶胀、开裂、介电与附着性能变化 |
焊接/去漆损伤 | 激光、机械剥漆或热剥离影响邻近漆膜 | 端部短路、残碳、焊接热影响区缺陷 |
批次一致性不足 | 外径、漆膜增厚量、针孔和固化波动 | 自动绕线张力与槽满率波动，良率下降 |
八、采购漆包铜线，不能只写“线径＋耐温等级”
一张只写“φ0.50 mm、180级漆包铜线”的采购单，无法定义高可靠产品。至少还应明确以下内容：
·导体形状、铜材牌号、尺寸公差和电阻要求；
·圆线或矩形线的绝缘体系、单层/双层结构和绝缘等级；
·漆膜增厚等级、成品最大外径和最低局部绝缘余量；
·击穿电压、针孔、柔韧性、附着性、刮擦和热冲击要求；
·是否要求焊锡性、直焊温度范围或特定去漆方式；
·是否接触冷媒、润滑油、浸渍树脂、清洗剂或潮湿环境；
·是否用于逆变器驱动，需不需要PDIV、脉冲寿命或耐局放评价；
·扁线是否在Hairpin成形、扭头和焊接后复验截面与电气性能；
·整盘长度、接头数量、排线、包装、批次追溯与在线缺陷记录。
对高端电机而言，裸线合格只是第一道门槛。更有价值的数据是：经过客户真实绕线张力、最小弯曲半径、槽口装配、浸渍和热循环后，绝缘还剩多少余量。
九、结语：铜芯负责把电送出去，漆膜负责让电只走该走的路
漆包铜线看起来只是铜线外面多了一层绝缘漆，但这层漆处在相邻线匝的最小距离、槽口摩擦的第一界面、热点和冷媒接触的最前沿，也是PWM局部电场最集中的位置。
它必须足够薄，才能提高槽满率；又必须足够厚且均匀，才能承受击穿。它必须耐热，却不能高温后变脆；必须附着牢固，又要在弯曲时保持柔韧；还要与浸渍树脂、冷媒、焊接和逆变器波形共同工作。
因此，评价漆包铜线不能只问“耐温多少级”，还要继续追问：漆膜是哪一种树脂？是圆线还是扁线？绕线和成形后最薄处还剩多少？在真实PWM上升沿和电缆长度下是否出现局部放电？热老化后PDIV是否下降？浸渍与化学介质是否会改变漆膜？
真正高端的漆包铜线，不是初始击穿电压特别高，而是在数十万次弯曲、数千小时温升和数亿次脉冲以后，仍然没有把一个微小缺陷演化成整台电机的故障。
参考文献与标准资料
以下资料用于支撑漆包线分类、热等级、绕组绝缘系统、局部放电、热老化及纳米复合漆膜等内容。具体采购与认证应以正式标准和客户技术协议为准。
[1] IEC 60317-0-1:2013+AMD1:2019 CSV, Specifications for particular types of winding wires – Part 0-1: General requirements – Enamelled round copper wire.
[2] IEC 60317-20:2013+AMD1:2019 CSV, Solderable polyurethane enamelled round copper wire, class 155.
[3] IEC 60317-23:2013, Solderable polyesterimide enamelled round copper wire, class 180.
[4] IEC 60317-84:2021, Polyesterimide enamelled round copper winding wires, class 200.
[5] IEC 60317-13:2010+AMD1:2024, Polyester or polyesterimide overcoated with polyamide-imide enamelled round copper wire, class 200.
[6] IEC 60317-57:2010+AMD1:2024 CSV, Polyamide-imide enamelled round copper winding wire, class 220.
[7] IEC 60317-59:2015+AMD1:2024 CSV, Polyamide-imide enamelled round copper wire, class 240.
[8] IEC 60317-93:2023, Polyester or polyesterimide overcoated with polyamide-imide enamelled rectangular copper wire, class 220.
[9] ANSI/NEMA MW 1000-2020, Magnet Wire. National Electrical Manufacturers Association.
[10] IEC 60034-18-1:2022, Rotating electrical machines – Part 18-1: Functional evaluation of insulation systems – General guidelines.
[11] IEC 60034-18-41:2014+AMD1:2019 CSV, Partial discharge free electrical insulation systems (Type I) used in rotating electrical machines fed from voltage converters.
[12] IEC 60034-18-42:2017+AMD1:2020, Partial discharge resistant electrical insulation systems (Type II) used in rotating electrical machines fed from voltage converters.
[13] IEC TS 60034-25:2022, AC electrical machines used in power drive systems – Application guide.
[14] Hayakawa N, Inano H, Inuzuka K, Morikawa M, Okubo H. Partial Discharge Propagation and Degradation Characteristics of Magnet Wire for Inverter-Fed Motor under Surge Voltage Application. IEEE CEIDP, 2006. doi:10.1109/CEIDP.2006.311995.
[15] Hayakawa N, Shimizu F, Peng X, Okubo H. Partial Discharge Inception Voltage for Magnet Wire of Inverter-Fed Motors under Surge Voltage Application. IEEE CEIDP, 2010. doi:10.1109/CEIDP.2010.5723994.
[16] Diab M, Zhou W, Yuan X. Impact of PWM Voltage Waveforms on Magnet Wire Insulation Partial Discharge in SiC-Based Motor Drives. IEEE Access, 2021, 9:156599-156612. doi:10.1109/ACCESS.2021.3129266.
[17] Khowja M R, Turabee G, Giangrande P, et al. Lifetime Estimation of Enameled Wires Under Accelerated Thermal Aging Using Curve Fitting Methods. IEEE Access, 2021, 9:18993-19003. doi:10.1109/ACCESS.2021.3052058.
[18] Pereira dos Santos Lima G, Ait-Amar S, Velu G, et al. Performance Analysis Based on Thermal Aging Tests of Sol-Gel and Polymer Insulated Wires by Enameling and Extrusion Technology. Energies, 2022, 15:5164. doi:10.3390/en15145164.
[19] Pereira dos Santos Lima G, Ait-Amar S, Velu G, et al. Thermal Evaluation of Silica-Based Insulated Magnet Wires from the Sol-Gel Process. Gels, 2023, 9:619. doi:10.3390/gels9080619.
[20] Kim Y, Park S Y, Kwon S Y, et al. Enhanced Thermal Resistance of Nanocomposite Enameled Wire Prepared from Surface Modified Silica Nanoparticle. Thermochimica Acta, 2012, 542:62-68. doi:10.1016/j.tca.2011.12.005.
[21] Zhang Z, Wu Z, Zhang H, Cheng Y, Ren H. Analysis of Influence of Insulating Resin Paint Film on Enameled Wire Properties Based on Molecular Simulation. Coatings, 2022, 12:1352. doi:10.3390/coatings12091352.
[22] Khan I, Guastavino F, Della Giovanna L, Torello E. Partial Discharge Inception Voltage Monitoring of Enameled Wires under Thermal Stress over Time. Energies, 2024, 17:4578. doi:10.3390/en17184578.
[23] Höpner V N, Wilhelm V E. Insulation Life Span of Low-Voltage Electric Motors—A Survey. Energies, 2021, 14:1738. doi:10.3390/en14061738.
[24] Kikuchi Y, Miyamae M, Fukuda Y, et al. Partial Discharge Characteristics of Twisted Enameled Magnet Wires for Inverter-Fed Random Wound Motors. ISEIM, 2011:125-127. doi:10.1109/ISEIM.2011.6826365.
[25] Petitgas B, Seytre G, Gain O, et al. High Temperature Aging of Enamelled Copper Wire—Relationships between Chemical Structure and Electrical Behavior. IEEE CEIDP, 2011:84-88.
[26] Ait-Amar S, Saoudi R, Vélu G. Thermal Aging Study of an Anodized Aluminum Strip Wire for Winding and High Temperature Use. Energies, 2022, 15:5362. doi:10.3390/en15155362.
