连接器常用铜合金材料概况

原创连接器设计解密连接器设计

连接器用铜合金牌号众多，下面就连接器常用的铜合金牌号，按加工方式进行整理如下，方便大家按加工方式、导电率进行初步设计选择。

通常连接器pin针的加工方式有切削加工、冷镦加工、冲压加工等。切削加工常用于生产实心的圆pin针，如D-sub连接器里用的实心pin针，多用走心机设备进行一次性成型出来，走心机可以对铜棒进行车外圆、钻孔、攻丝、铣扁位、倒角等加工工艺，可实现实心pin针的快速加工，特点是无需开模，加工灵活，但成本也相对较高。

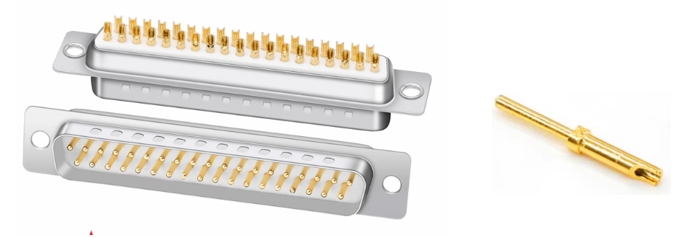

D-sub的实心pin针

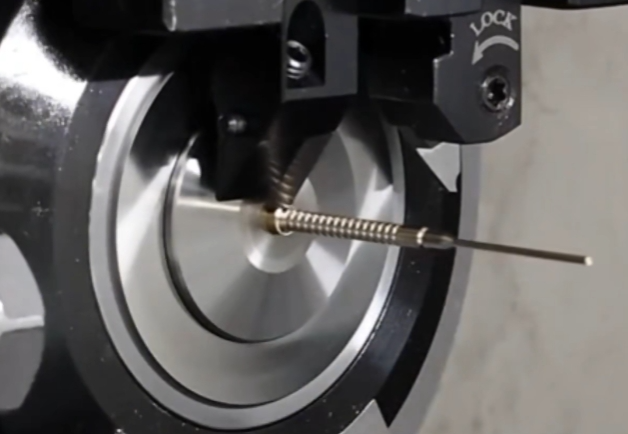

走心机加工pin针

冷镦加工是用成型模具直接将铜棒材进行物理挤压，使材料在模具型腔内成型出对应的形状出来，如现在很多新能源充电枪用的pin针就是用冷镦工艺成型出来，特点是加工成本较机加工低，成型速度快，但是需要开模具，适合大批量生产。

冲压加工是目前连接器端子使用最广的加工方式，可以大批量进行冲压端子，对应加工成本通常也是最低的，但是需要开精密的冲压模具，这种精密模具的费用也不低。

不同的连接器类型需要不同的导体材料，对应也需要不同的加工类型，下表大概整理了下按不同的加工方式，按材料导电率排序下，连接器常用的铜合金牌号，供大家在设计连接器的时候参考选择。

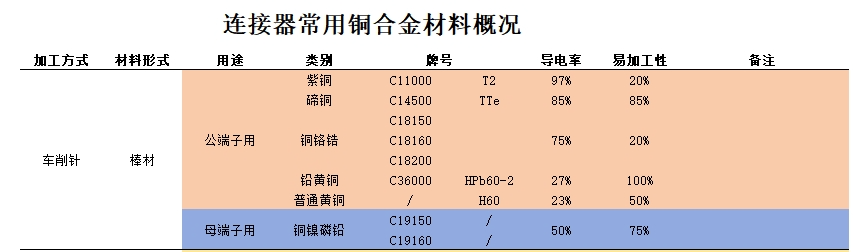

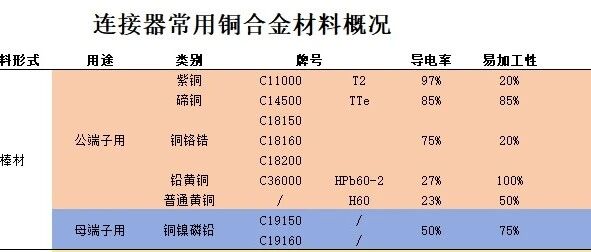

车削pin针常用的铜合金牌号

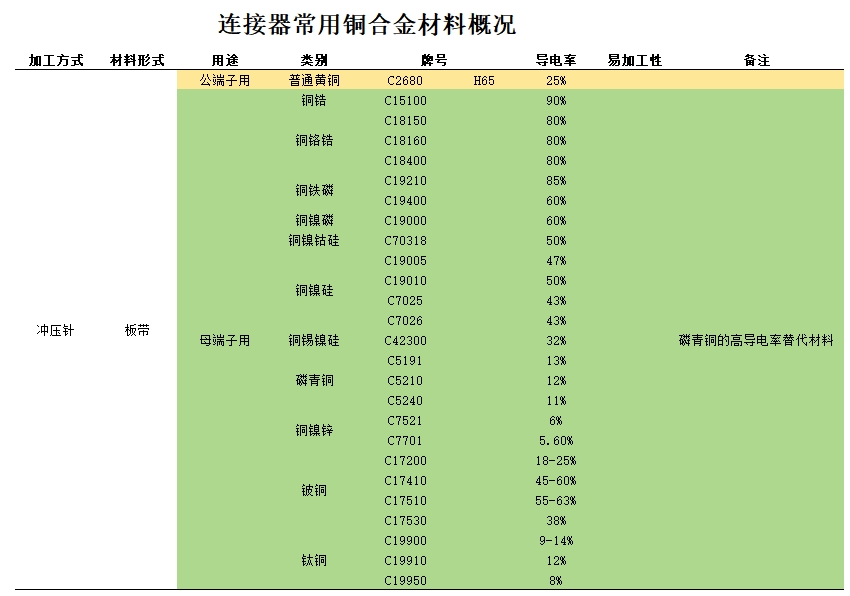

冲压pin针常用的铜合金牌号

连接器铜合金的选择是一个多方位的选择过程，通常是根据连接器的最高使用环境温度、电流电压工况、端接情况、设计因素等选择容易加工的、容易获取的、成本较低的材料。

连接器用铜合金材料，尤其是母端子用材料，有几个关键参数是必须要进行综合对比的，如导电率、导热系数、弹性模量、抗拉强度、屈服强度、应力松弛数据、硬度、最小折弯R/T比等，实际选材是设计和选择相互妥协和平衡的过程。
