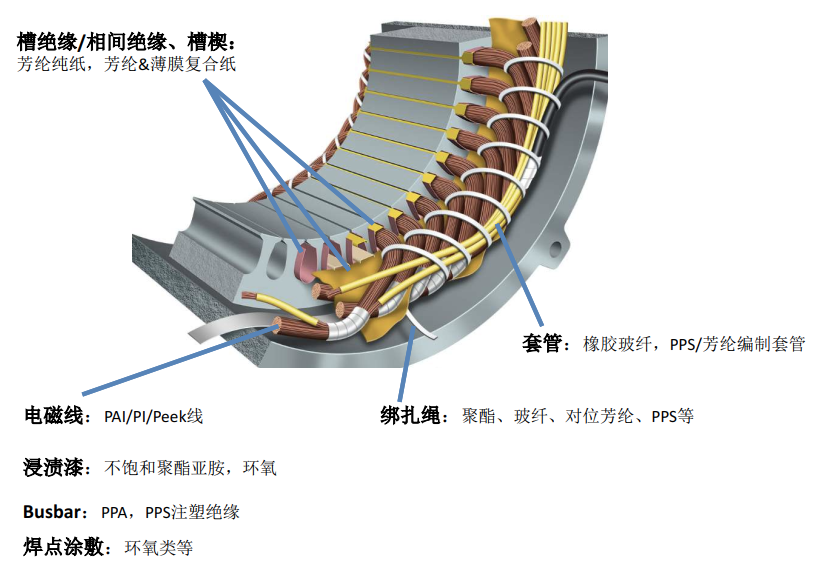

1.电机绝缘包括哪些方面?

答:电机电机绝缘包括线圈的股间、匝间、排间、层间和对地绝缘，端部各种支撑或固定使用的各种绝缘构件及连接线和引出线绝缘。

2.什么时线圈的主绝缘?

答:线圈的主绝缘是指线圈对机身和其它绕组间的绝缘，习惯上也叫对地绝缘。

3.什么时匝间绝缘?

答:匝间绝缘是指同一线圈的匝和匝之间的绝缘。

4.什么时股间绝缘?

答:股间绝缘是指同一匝内各股线之间的绝缘，一般为绕组电磁线本身的绝缘。

5.什么是排间绝缘?

答:排间绝缘是并联几排导线的绝缘。

6.为什么人们把线圈比作电机的心脏?

答:电机绝缘结构是起隔电作用，但有些也起机械支撑、固定作用，在长期运行过程中，电机绝缘受到电、热、机械力的作用和不同环境条件的影响，绝缘会逐渐老化，最终丧失其应有的性能.导致绝缘击穿，不能继续安全进行，因此电机运行的可靠性及寿命在很大程度上由线圈绝缘性决定的，所以人们把线圈比作电机的心脏。

7.常用电机线圈绝缘损坏的基本因素有哪些?

答:常用电机线圈绝缘损坏的基本因素有热、电、机械力及环境条件的影响。

8.电机绕组绝缘大体为哪几种耐热等级?

答:电机绕组绝缘大体可分：B级、F级、H级、C级。

9.决定低压电机绝缘结构的因素主要是什么?

答:主要是槽形.嵌线方式.绝缘材料和绝缘处理工艺。

10.中小型电机定子槽形视何而定?小型低压电机一般都采用什么槽形?

答:中小型电机定子槽形视容量和电压及绕组形式而定，小型低压电机一般都采用半闭口槽.

11.高压电机指什么?

答:高压电机一般是指3KV及以上的交流电动机和发电机.

12.高压电机圈式定子线圈绝缘结构主要式确定哪些绝缘?

答:主要是确定匝间绝缘.槽部绝缘.端部绝缘及引线绝缘。

13.高压电机圈式定子线圈主绝缘通常由哪三种材料组成?主绝缘改进主要提高什么?

答:主绝缘通常由云母、补强材料和粘合剂三种材料组成，主绝缘改进主要提高其粘合剂的耐热性及电机性能。

14.同步电机凸极式转子线圈有哪两种结构形式?

答:同步机凸极式转子线圈的两种结构形成，是多层多匝磁极线圈和单层多匝磁极线圈。

15.同步机隐极式转子线圈有哪几种型式?

答:同步机隐极式转子线圈有连续式.半匝式和单层同心式.

16．饶线型转子绕组有哪两种嵌线形式?分别适用于何种电机?

答:绕现型转子绕组有散嵌式和插入式两种嵌线形式，前者用于小型电机，后者用于中大型电机.

17.绝缘漆按用途可分为几类?

答:绝缘漆按其用途可分为浸渍漆.覆盖漆.贵港片漆.漆包线漆.胶粘漆等.

18、绝缘浸渍漆可分为哪两类？它们的优缺点是什么？

答：绝缘浸渍漆可分为两种：

①有溶剂绝缘浸渍漆。

②无溶剂绝缘浸渍漆。前者具有良好的渗透性，贮存期长，价格便宜。使用和生产管理方便等优点，但该漆有浸漆工件时烘溶时间长固化慢，溶剂的挥发造成浪费和污染环境等缺点。而后者具有固化快，粘度随温度变化大，固化过程中挥发物小，绝缘介电性能好，挂漆量大等优点，但该漆存在价格贵，贮存期短粘度大，生产管理复杂等缺点。

19、绝缘浸渍漆选用的基本原则是什么？

答：①粘度要低，固体含量要高，便于渗透和填充浸渍物。挂漆量要大。

②浸渍漆厚层固化快，干燥性好，粘结力强，漆膜富有弹性，并能经受电机运行时的离心力。

③具有良好的电气性能，耐热，耐潮，耐油和耐化学稳定性好。

④对导体和其它绝缘材料无害，具有良好的相容性。

⑤价格便宜，材料立足于国内，贮存期长及毒性小等。

20、绝缘覆盖漆选用的基本原则是什么？

答：①具有固定颜色，漆膜光滑，平整，鲜艳有光泽。

②具有高度的分散性。覆盖力要强。

③贮存期长，稳定性好，无胶结现象。

④漆膜具有足够的硬度和耐磨性，良好的机械性能。

⑤漆膜具有良好的耐电弧性和介电性能。

⑥漆膜具有良好的防潮，防油，防化学腐蚀性，对于温热带电机用绝缘覆盖漆还应具有防毒性和防盐雾性。

⑦；对于高压电机使用的特殊防电晕覆盖漆，还有具有良好的电阻稳定性，均匀性及一定的电阻值。

21、线圈绝缘常用的环氧树脂有哪两种？

答：常用的环氧树脂是双酚A型和酚醛型环氧树脂。

22、环氧树脂的固化剂按固化温度可分为哪两种？

答：室温固化剂和加热固化剂。

23、浸渍纤维制品是有什么制成的？

答：以绝缘纤维制品为底材，浸以绝缘漆制成的纤维制品，如漆布，漆管和绑扎带等。

24、玻璃纤维有哪些优缺点？常用什么方法改善其缺点？

答：优点抗张力强，耐热性高，吸潮性小。其缺点是：柔软性较差，不耐折，常以合成纤维要交织或化学处理方法，改善其柔软性和漆膜的附着力。

25、线圈绝缘常用哪几种玻璃漆布？

答：线圈绝缘常用四种玻璃布，即：2430沥青醇酸玻璃布、2432醇酸玻璃漆布、241聚酯玻璃漆布、2450有机硅玻璃漆布。

26、绝缘漆管由什么材料制成？其主要作用是什么？

答：绝缘漆管是由天然纤维、合成纤维或无碱玻璃纤维编织成管状，再浸绩绝缘漆或树脂，经烘干而制成的一种具有一定机电性能且柔软的漆管，主要用于低压线圈或绕组的引出线，极间连接线绝缘。

27、常用的漆管有哪些？

答：常用的漆管有2751硅橡缘玻璃漆管（H级绝缘）和2750有机硅玻璃漆管（H级绝缘）。

28、层压制品是怎样制成的？

答：层压制品是以纤维制品底材，浸或涂不同的胶粘剂，制成纤维制品，再经热压或卷制而成的层状结树的绝缘材料，主要包括层压板、管（筒）、棒及特种型材等。

30、云母制品的基本介质屏障是什么？

答：是云母。

31、云母具有哪些性能？

答：云母具有良好的绝缘介电性能、高的耐热性和化学稳定性。

32、目前广泛使用的粉云母纸按其制备工艺不同分哪三种？

答：①熟粉云母纸，它是利用云母碎料，经热化学方法生产的粉云母纸。

②生粉云母纸，它是利用云母碎料，施加高压水粉碎法生产的粉云母纸。

③大鳞片云母纸，它是纯净的云母料，用高压水冲击法生产的鳞片较大粉云母纸。

33、粉云母纸和片云母相比，它有哪些优点？

答：它具有以下优点：

①提高天然云母的利用率，由原来的7%——10%可提高逞能80%以上。

②粉云母纸厚度均匀，制成的制品厚度均匀，因而电气性能稳定，导热性好。

③有利于机械化生产粉云母制品，可提高生产效率，降低了成本和改善了劳动条件。

34、云母制品主要由什么组成？

答：主要由云母、胶粘剂和补强材料组成？

35、云母制品的品种很多，按用途可分成哪几类？

答：按用途可分为：云母带、云母板、云母箱和云母玻璃四类。

37、目前线圈绝缘常用哪几种电工用薄膜？简述它们的共同点？它们的用途是非曲直什么？

答：常用电工用薄膜主要有：6062聚酯薄膜；6065聚酯亚胺薄膜及聚四氟乙烯薄膜三种。它们的共同点是厚度薄、柔软、耐潮，并具有良好的机电性能。

用途：主要用作线圈的绕包绝缘、低压电机的槽绝缘等，而聚四氟乙烯薄膜常作为线圈绝缘热压成型的脱模材料。

38、简述复合制品的组成及目的？

答：复合制品是将电工用薄膜一面或两面粘合纤维材料而制成绝缘材料，其目的是增强薄膜的机械性能，提高抗撕强度和表面挺度以改善使用工艺性。

39、常用复合制品有哪几种？

答：常用复合制品有：

①6520聚脂薄膜绝缘纸复合箔。

②6530聚脂薄膜玻璃漆布复合箔。

③聚脂薄膜脂纤维纸复合箔（DMD）。

④聚脂薄膜芳香族聚脂酰胺纤维纸复合箔（NMN）。

⑤聚脂薄膜砜酰胺聚脂非织布复合箔（SDMSD277）。

⑥聚酰亚胺薄膜芳香簇聚酰胺纤维纸复合箔（NHN）。

40、绝缘材料的检验项目按其性能可分为哪四方面？

答：按其性能可分为电气、机械、理化和热性能四方面。

41、检验绝缘材料的电气性能主要包括哪些内容？

答：主要有：击穿强度、体积电阻率、表面电阻率、相对介电常娄，介质损耗角正切和耐电晕等项目。

42、写出云母制品组成分含量测定的三个基本计算式？并标出各式中字母的含义？

答：①挥发物含量X（%）X＝（G－G1）/Gx100%

②胶粘剂含量Y（%）Y＝（G1－G2）/G1x100%

③云母含量Z（%） Z＝100%-(Y+KxKxFxD)/G1x100%

式中 G——干燥前试样重（g）

G1——干燥后试样重（g）

G2——灼烧后试样重（g）

K——玻璃布标重（g/m²）

F——试样面积（m²）

D——补强层数。

43、简述绝缘漆的两种外观检验方法?

答:试管法:将漆倒入直径15mm的干燥洁净无色的玻璃试管中，

环境中静置至气泡消失;在白昼散光下对光观察漆的颜色，是否透明。0涂片法，取测定电性能前的漆膜试样两片观察漆膜的颜色，光泽、有无机械杂质和颗粒等。

44、高压电机圈式定子线圈基本技术要求有哪些?

答:匝数准确，匝间绝缘良好。

对地绝缘良好。线圈的尺寸和形状符合要求。

主绝缘应具备良好的嵌线工艺性能。

满足其他特殊要求，如防爆、防潮防霉等。

45、常见圈式高压定子线圈的线匝排列形式有哪些?

答:排列形式有单根绕、双排数根并绕、单排数根并绕、弓形换位、N形换位、砖形排列等。

46、圈式高压定子线圈匝间结构形式有哪些类型?

答:通常有下列类型:

①用绕组线绝缘充当匝间绝缘。

②匝间垫黄金薄膜垫条。

③鼻部或全线圈隔匝半叠包一层云母带。

④每匝半叠包1至2层云母带。

⑤弓形换位线圈换位处套绝缘管，N形换位线圈包排间绝缘、线匝与鼻部交叉处垫柔软云母板。

47、线圈为什么要整形?在何时整形?

答:线圈整形是为了使线圈的形状和有关尺寸达到设计要求，并使整台线圈的端部形状基本一致。为减轻绝缘损伤，整形在匝间绝缘包扎后和对地绝缘包扎前进行。

48、匝间胶化指的是什么?有什么作用?

答:匝间胶化是指将线圈直线部分的各匝导线热压成结实的整体，其作用可使线圈的截面尺寸达到要求，为主绝缘的厚度尺寸提供保证，并可提高线圈的刚度，减少线圈在制造过程中的变形。

49、绝缘带包扎的基本要求有哪些?

答:1.半叠包准确。2.层间平整无折。3.包带拉力适当。4.包扎方向相同。5.层数符合要求。

50、包引线绝缘有哪两种方法?

答:包引线绝缘一种是先将引线绝缘包好，然后包端部绝缘，另一种是在包端部主绝缘过程中包引线绝缘。

51、什么是绝缘搭接?分几种搭接方法?

答，绝缘搭接是圈式定子线圈的槽部绝缘和端部绝缘用两种材料包扎时，这两种材料应在一定的位置上搭接即绝缘搭接，分卷包绝缘搭接和绕包绝缘搭接两种。
