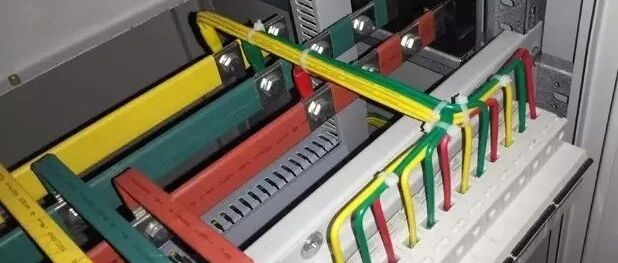

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。铜排在电气设备，特别是道成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或回涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色答。今天我们来学习一下铜排的相关计算！
一、铜排的载流量计算

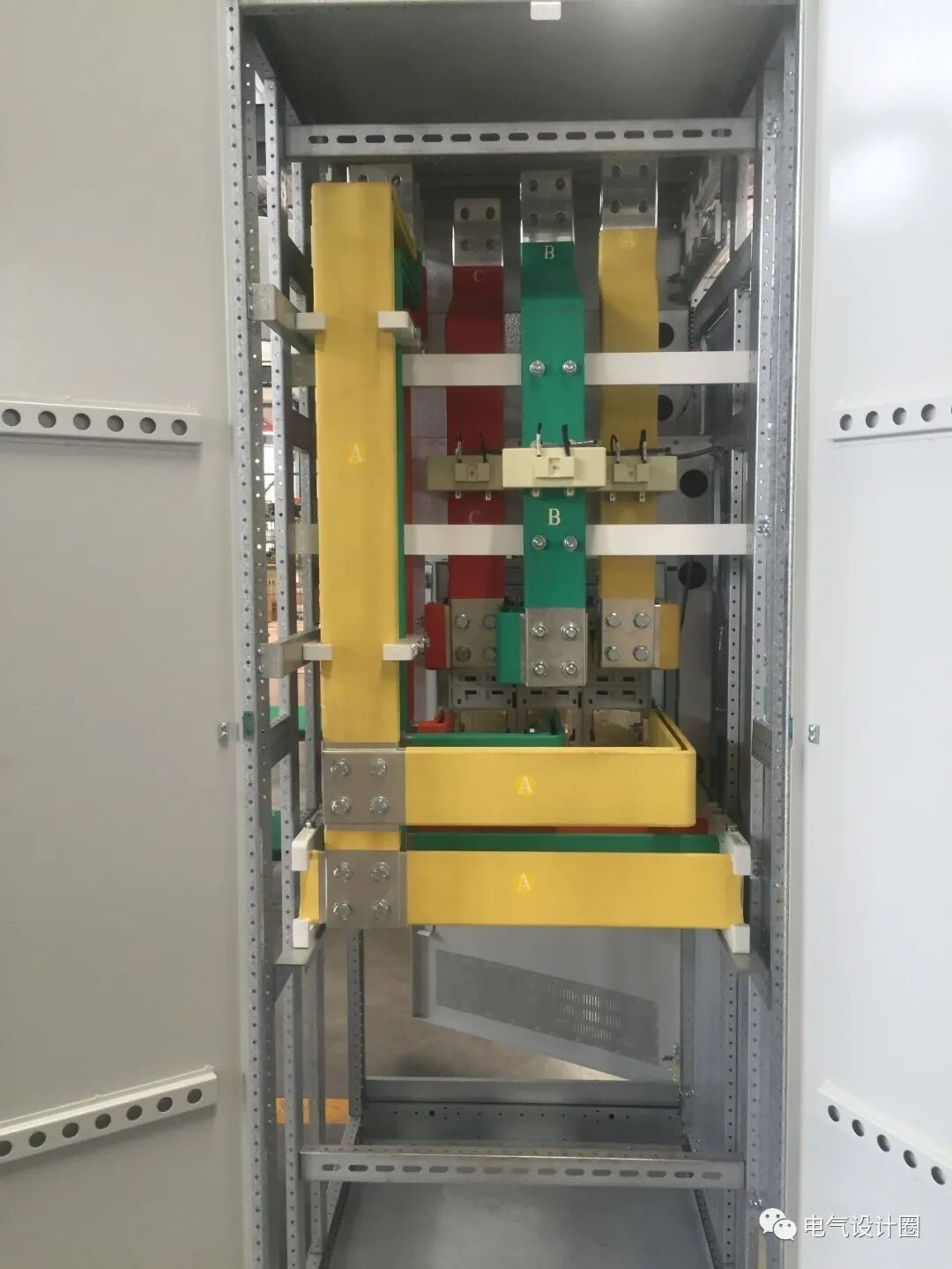

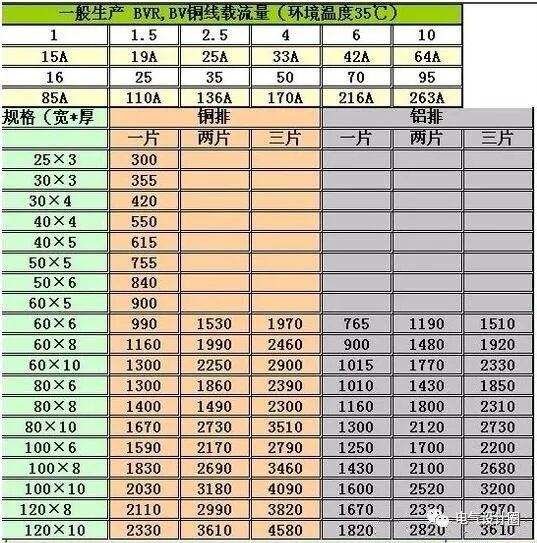

首先大家要明白铜排在柜内的安装方式分两种形式，平放和竖放，竖放的载流量略大于平放，所以配电柜主母排大都是竖放形式。还有铜排，铜线的载流量也会随环境温度变化而变化，在这里我们最多的是采用环境温度为35摄氏。不同环境温度下，查表得出的载流量需乘以不同环境温度下的校正系数，就得出不同环境温度下的载流量，温度越高，载流量越低。根据经验，总结如下：

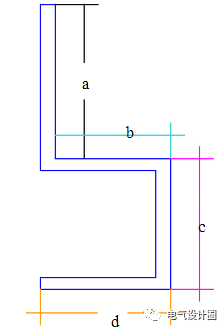

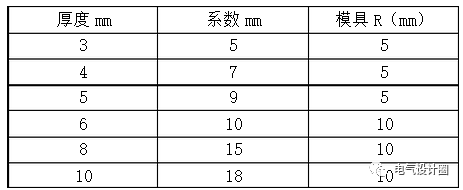

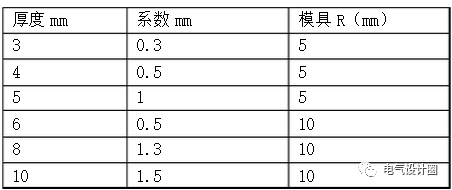

双母排载流量=宽度(mm) * 厚度系数 * 1.5(经验系数)；铜排和铝排也可以按平方数来,通常铜按5-8A/平方,铝按3-5A/平方。排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。双层铜排[40℃]=（1.56-1.58）*单层铜排[40℃]（根据截面大小定）；4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)。单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]总长= a+（料厚）+b+（料厚）+c+d -系数*直角弯的个数 三、高压柜中的铜排选择
第一条可通过负载容量计算得知，那么第二条就需要记下 GB3906[附录D]中公式：S=I/a√(t/△θ) 式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm2；31.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm2；40KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm2；63KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm2；80KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2；例如，某个回路中设计院给出的电流参数为：额定电流630A、短时耐受电流为31.5KA，那么核算额定电流630A应采用TMY-40*6、核算短时耐受电流为31.5KA应采用TMY-60*6（通过上表查的31.5KA/4S铜母线最小截面积为330 mm2 ），TMY-60*6截面为360 mm2 大于上述表中最小截面积330 mm2。
按照两个条件中的最大值选择得出：额定电流630A、短时耐受电流为31.5KA的母线应选择TMY-60*6。
（来源：网络，版权归原作者）
